YH-1500-1型電渦流傳感器說明書
一、產品概述
   YH-1500-1型電渦流傳感器是由前置放大器和探頭組合而成，它是一種趨近式傳感器系統。用于測量旋轉機械軸的振動、軸向位移、偏心位移等,充分體現出對旋轉機械,特別對汽輪機、風機、水泵、壓縮機等機組軸振動測量的重要性。


二、主要參數
● 探頭直徑:φ8mm、φ11mm、φ25mm（用戶自定）
靈 敏 度:8V/mm左右（φ8mm）
            4V/mm左右（φ11mm）
            1V/mm左右（φ25mm）
線性量程:2mm、4mm、10mm
測量范圍:±1.0mm、±2.0mm、±5.0mm
系統誤差:≤±3%
螺紋規格:M10×1（用戶自定）

螺管長度：L40～120mm（或用戶自定）

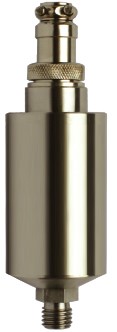

YH-1500-2型振動速度傳感器說明書
一、產品概述

YH-1500-2型速度傳感器和振動監視器一起使用，可以實現連續長期監測，適用于汽輪機、風機、水泵、磨煤機等機械振動的測量。
YH-1500-2速度傳感器具有體積小、密封性好，使用壽命長。采用雙線圈結構，它能使有效信號迭加，干擾信號衰減有效地提高了抗干擾能力。

二、主要參數
1、頻率范圍：1～500Hz
2、靈敏度：30.0mv/mm/s±2mv
3、最大加速度：5g
4、使用環境：-25～80℃
5、測量方式：垂直或水平
6、重量：0.25Kg左右
7、安裝固定螺孔：M10*1.5、M8*1.25或由用戶自定

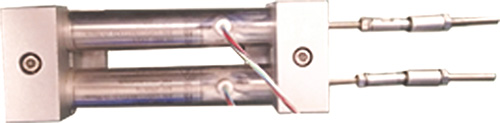

YH-1500-3型行程傳感器
一、產品概述

YH-1500-3型行程傳感器采用中頻位移傳感器作為一次元件，用于測量汽輪機及其它機電設備的行程位移量等。可安裝在任意位置但與導磁體或金屬物體至少距離安裝支架高度，傳感器外殼不能與磁場及強電流導線接近。
安裝傳感器的銜鐵要求直線運動，完成后反復運動幾次以免造成卡澀。傳感器的訊號線采用三芯屏蔽線，避免信號干攏其余均參照熱膨脹檢測裝置使用。
測量范圍：0～100mm、0～200mm、0～500mm……(由用戶自定)
使用環境：溫度-10～85℃；濕度≤90%

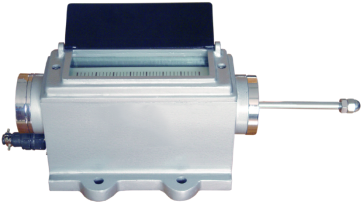

YH-1500-4型熱膨脹傳感器
一、產品概述

YH-1500-4熱膨脹傳感器采用中頻位移傳感器作為一次敏感元件，具有就地指示、遠傳線性好、抗干擾性強、結構簡單可靠等特點。
熱膨脹傳感器安裝在現場汽輪機本體上（紅線為輸入1,黑線為輸入2，藍線為輸入3）,用螺釘固定在軸承箱平臺上,測量桿應對準軸承箱殼體。
測量范圍：0～25mm、0～35mm（或由用戶選定）
使用環境：溫度-10～100℃；濕度≤90%

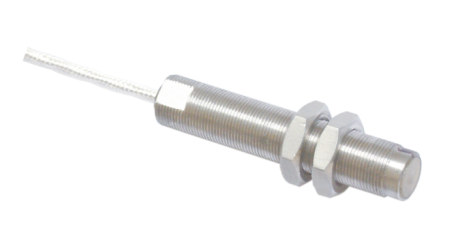

YH-1500-5型轉速傳感器說明書
一、產品概述

●YH-1500-5/2型轉速傳感器為無源二線制磁阻傳感器：
●1500-5/3型為三線制有源信號轉速傳感器，用于測量轉速即時值。
●1500-5/4型為四線制雙探頭復合信號轉速傳感器，實現測量轉速即時值，又可測量反轉速并發出反轉報警信號。

1、傳感器安裝時將端面垂直被測齒輪面
2、齒輪材料要求:各種導磁鋼鐵材料均可
3、測量對象:1槽、3齒、30～120齒(或由用戶自定)
4、傳感器安裝螺紋:M16×1
     傳感器螺管長度L:80mm(或由用戶自定)
5、測量范圍：0～19999r/min
6、使用環境：溫度-10～85℃；濕度≤90%
